Ekrany ClearBlack bez tajemnic. Dlaczego są takie dobre?

Ekrany ClearBlack bez tajemnic. Dlaczego są takie dobre?

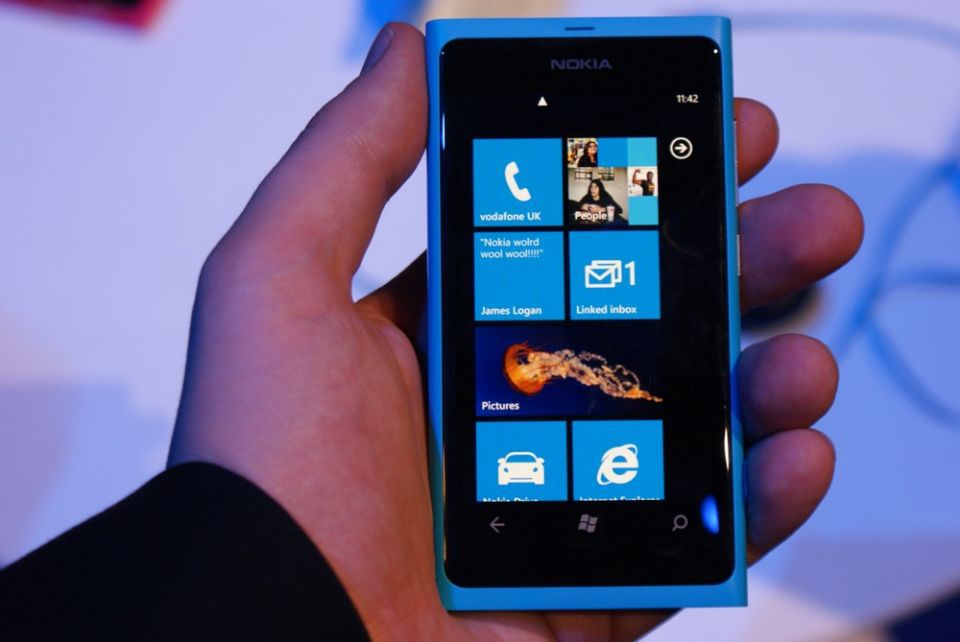

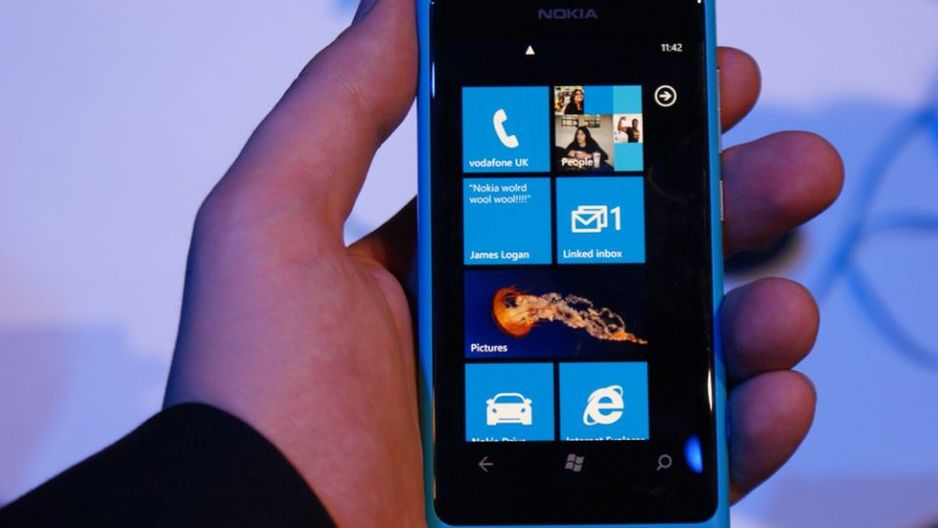

Nokia Lumia 800
Nokia Lumia 800
Tomasz Nowak
10.02.2012 09:00, aktualizacja: 10.02.2012 10:00

Technologia ClearBlack, którą w telefonach stosuje Nokia, dla wielu jest zagadką. Jak to się dzieje, że nawet przy mocnym świetle ekrany w E7, N9 czy Lumii 800 wyświetlają „najczarniejszą czerń”? Dla spragnionych wyjaśnień mam dobre wiadomości. Nokia postanowiła uchylić rąbka tajemnicy.

Technologia ClearBlack została zastosowana w kilku modelach Nokii: E7, X7, Lumia 800 i 900. Ekran CBD składa się z trzech cienkich warstw, a każda z nich spełnia inną funkcję. Pierwsza warstwa to tzw. polaryzator liniowy, druga załamuje światło, a trzecia to zwyczajna powierzchnia odbijająca.

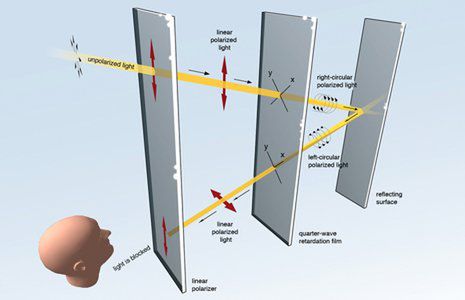

Zasada działania wyświetlacza | www.oled-info.com
Zasada działania wyświetlacza | www.oled-info.com

Jasne jest już, z jakich warstw składa się wyświetlacz. Pora na prześledzenie drogi, jaką przebywa fala świetlna. Otaczające nas światło jest niespolaryzowane. Kiedy dociera do wyświetlacza, zachodzą następujące procesy:

  1. Pierwsza warstwa polaryzuje światło pionowo. Co to jest polaryzacja? W skrócie - skierowanie drgań fali w odpowiednim kierunku.
  2. Spolaryzowane światło dociera do drugiej warstwy, w której zostaje ponownie poddane temu procesowi i zachodzi zjawisko polaryzacji kołowej (kolokwialnie fala światła wiruje).
  3. Trzecia warstwa to powierzchnia odbijająca światło. Jak nietrudno się domyślić, światło po prostu się od niej odbija, co** zmienia kierunek wirowania**.
  4. Fala ponownie spotyka się z drugą warstwą, po przejściu której światło zostaje spolaryzowane poziomo.
  5. Na końcu dociera ono do polaryzatora liniowego. Dzięki temu, że jest spolaryzowane poziomo, nie przechodzi przez tę warstwę, czyli - mówiąc krótko - zatrzymuje się na niej.

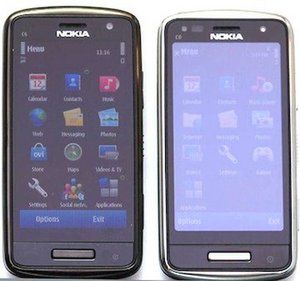

Jak to wygląda w rzeczywistości, przedstawia poniższa grafika. Po lewej telefon z technologią ClearBlack, po prawej - bez niej. Prawda, że widać różnicę?

Wyświetlacz CBD | www.oled-info.com
Wyświetlacz CBD | www.oled-info.com

Autorska technologia ClearBlack Nokii to niejedyne tego typu zastosowanie. Podobnie działają ekrany Super AMOLED Samsunga. Co ciekawe, ClearBlack można wykorzystać zarówno w OLED-owych wyświetlaczach, jak i klasycznych LCD.

Źródło: oled-info
