Motorola Edge+ rozłożona na czynniki pierwsze. Tak prezentuje się flagowiec pod maską

Motorola Edge+ rozłożona na czynniki pierwsze. Tak prezentuje się flagowiec pod maską

Motorola Edge+ rozłożona na czynniki pierwsze. Tak prezentuje się flagowiec pod maską
Źródło zdjęć: © PBKreviews / YouTube
Patryk Korzeniecki
18.05.2020 13:28, aktualizacja: 18.05.2020 15:28

Po odsłonięciu wnętrza widać, że producent był hojny nie tylko nie tylko w kwestii pojemności baterii, ale i ... ilości miedzi.

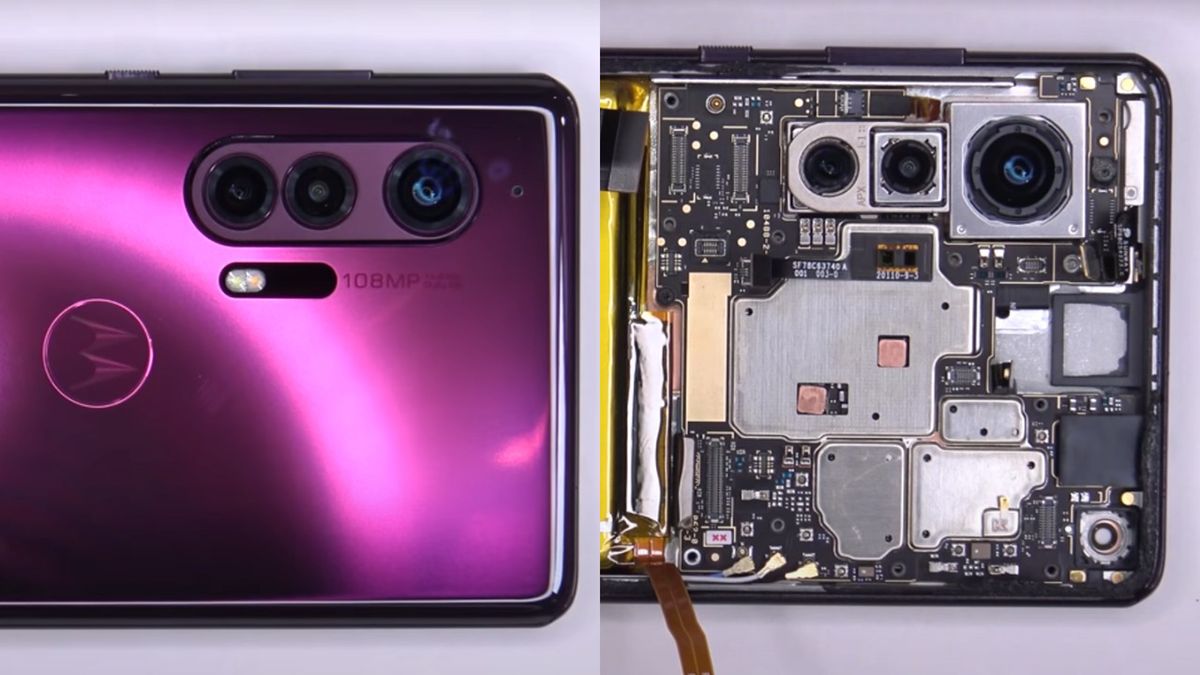

Motorola Edge+ jest pierwszym od dłuższego czasu prawdziwym flagowcem Motoroli. Dzięki kanałowi PBKreviews możemy zobaczyć ją nie tylko z zewnątrz, ale i od wewnątrz.

Motorola nie szczędziła kleju...

Motorola Edge+ została bardzo dobrze sklejona, więc dobranie się do jej środka nie jest łatwe - wymaga solidnego podważenia.

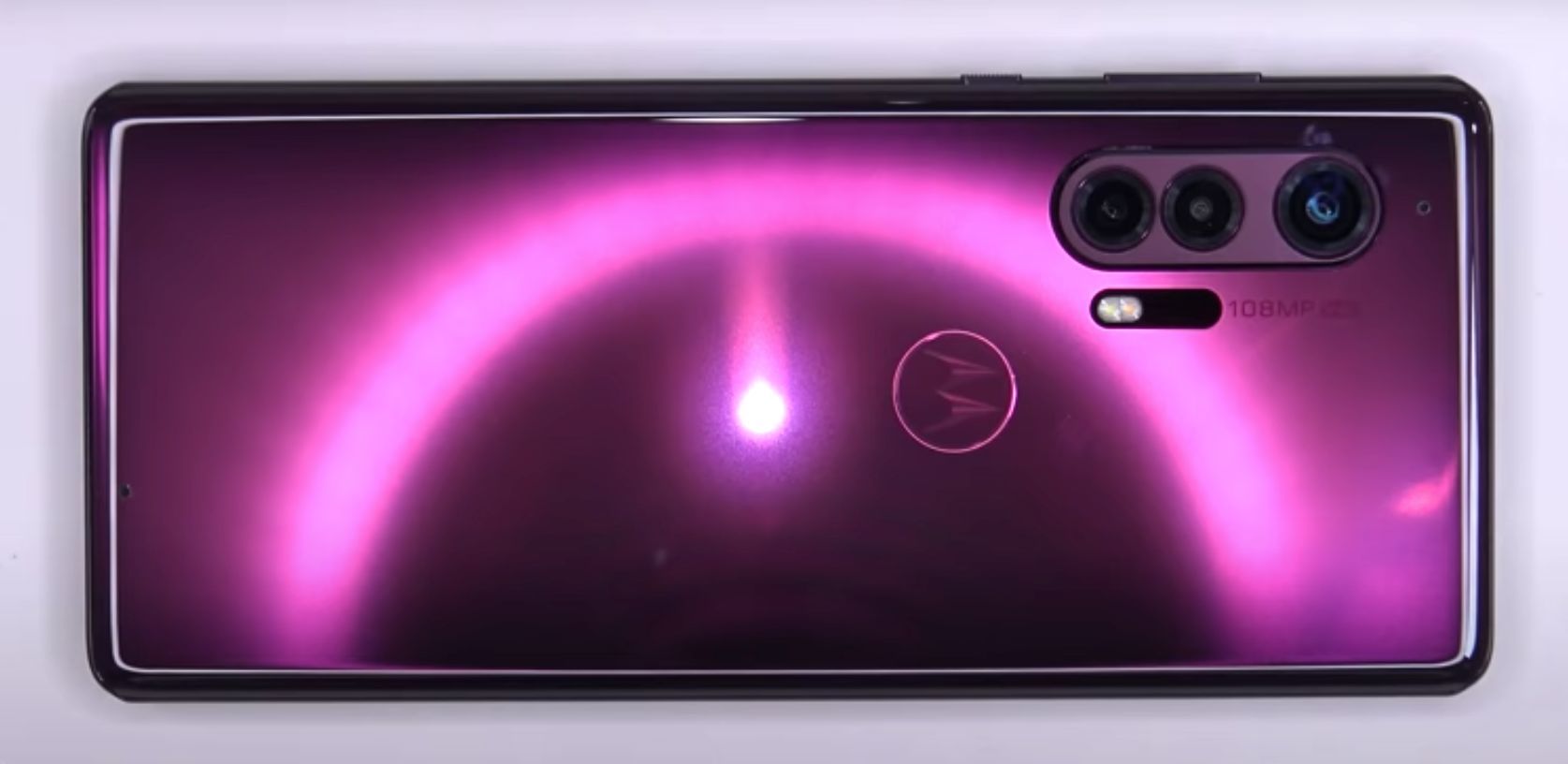

Tył oczywiście jest wykonany ze szkła. Ramka z powodu swojego błyszczącego wykończenia wygląda jednak sprawia wrażenie nieco taniej.

Obraz
© PBKreviews / YouTube

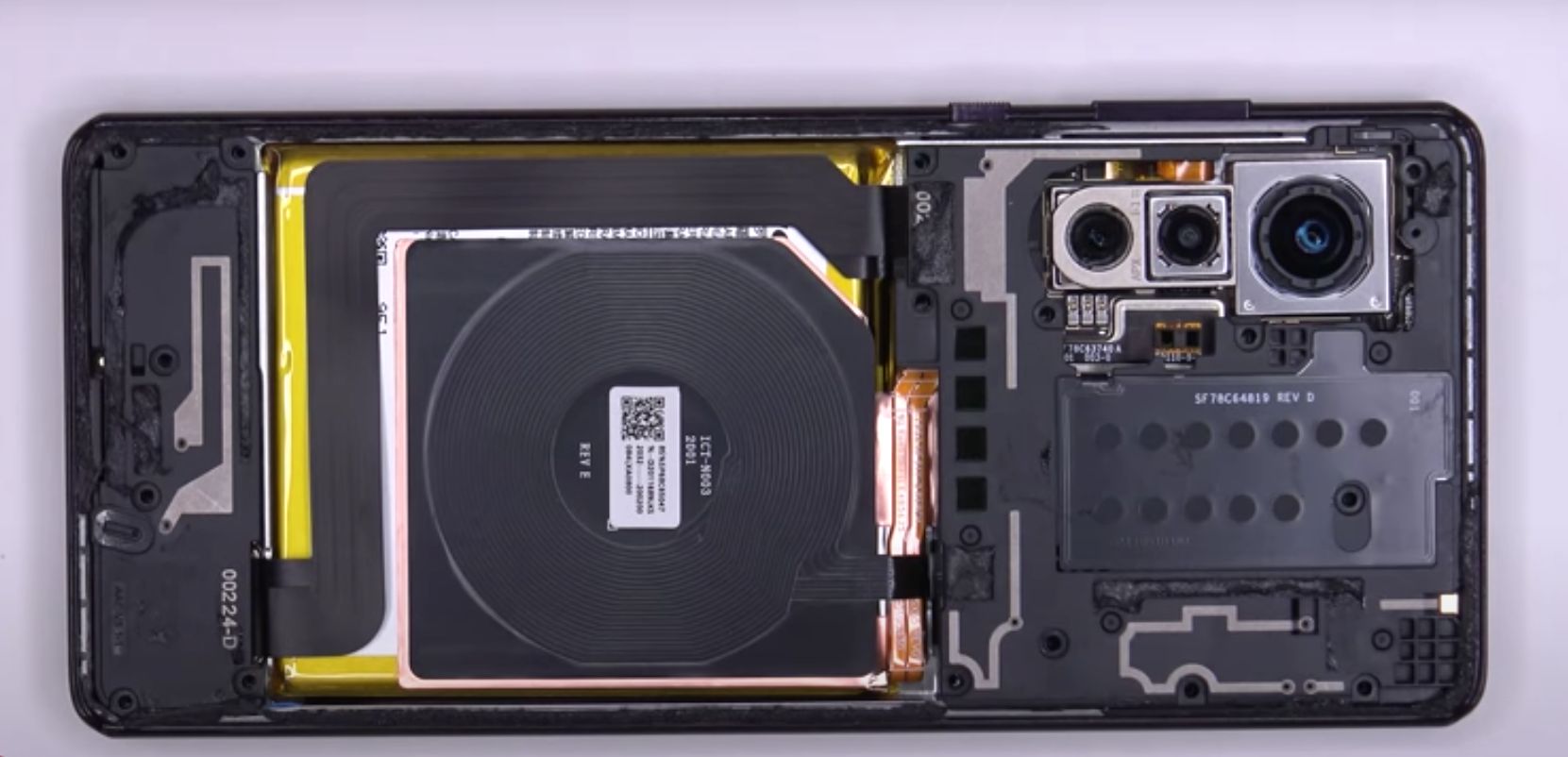

Po zdjęciu tylnej klapki Motoroli Edge+ ukazuje się całkiem proste wnętrze. Najbardziej uwagę przykuwają potrójny moduł aparatu z główną matrycą 108 MP ze stabilizacją optyczną i cewka do ładowania indukcyjnego. Widać wystającą spod niej folię miedzianą, która ma odprowadzać emitowane przy ładowaniu ciepło.

Obraz
© PBKreviews / YouTube

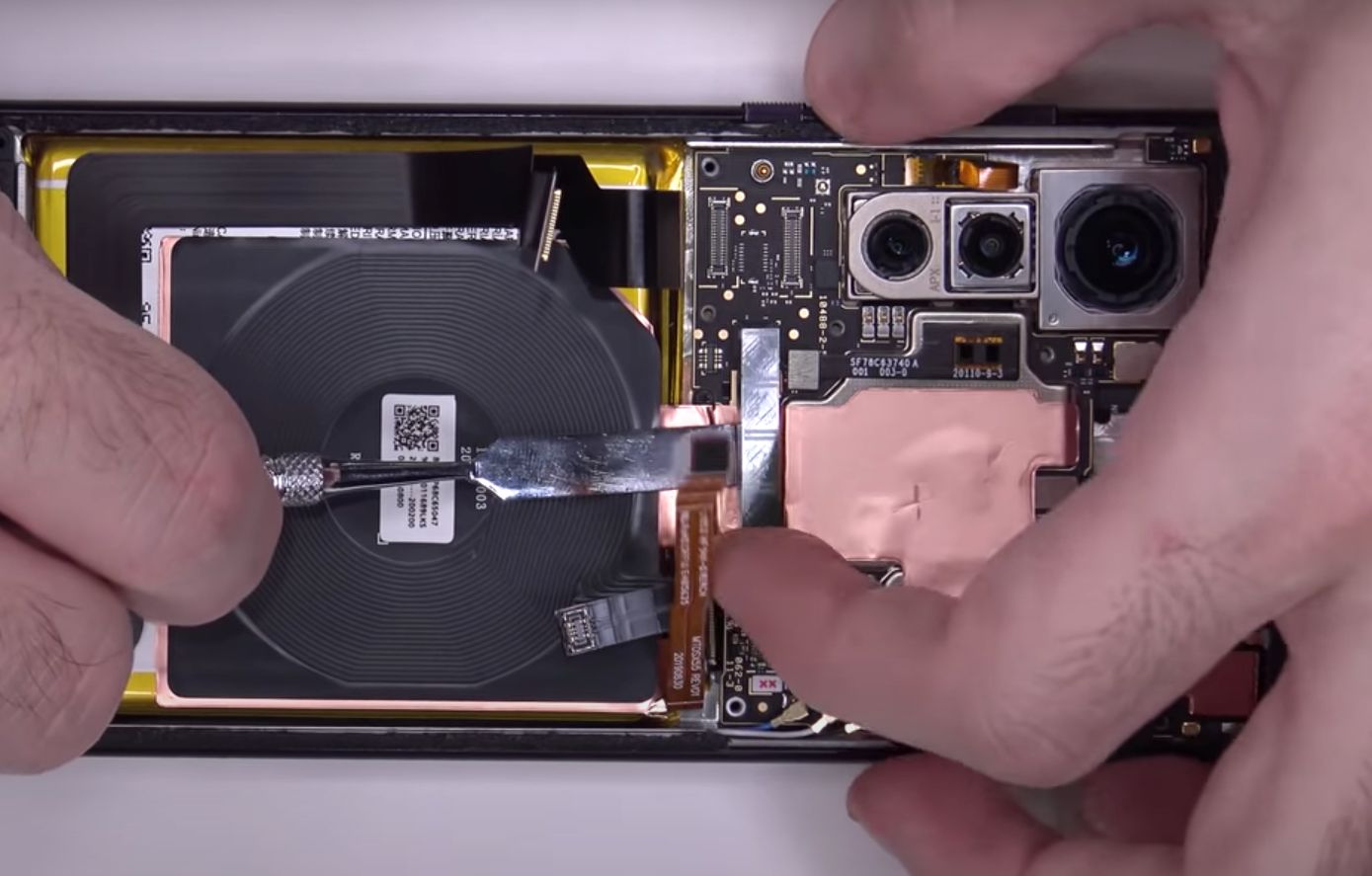

Motorola Edge+ jak na flagowca z 2020 roku przystało obsługuje sieć nowej generacji 5G. Poniżej widzimy demontaż anteny mmWave, która pozwala smartfonowi odbierać fale milimetrowe. Są to fale operujące na najwyższych częstotliwościach pasma 5G umożliwiające osiągnięcie wyjątkowo niskich opóźnień.

...i miedzianej folii

Obraz
© PBKreviews / YouTube

Poniżej widzimy płytę główną wraz z modułem fotograficznym. Oprócz aparatów znajduje się na niej m.in. procesor Snapdragon 865. Uwagę zwracają duże ilości folii wykonanej z miedzi odpowiedzialnej za chłodzenie podzespołów.

Obraz
© PBKreviews / YouTube

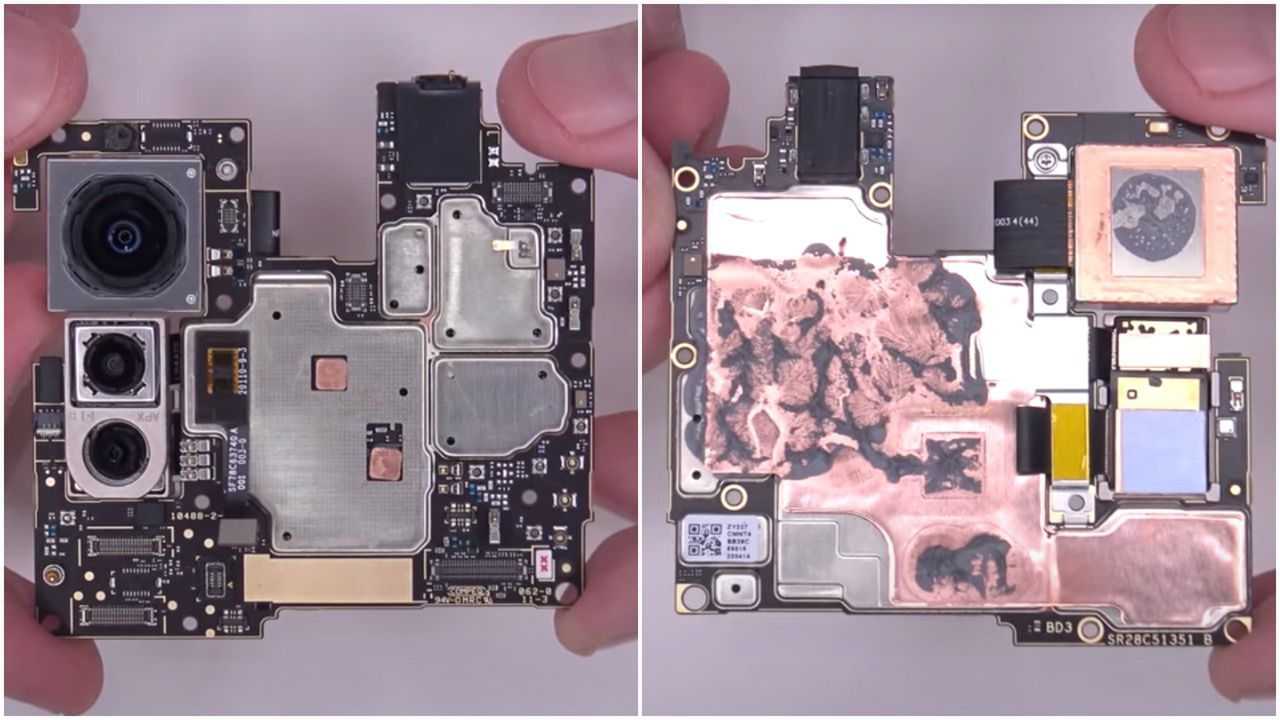

Odprowadzaniem ciepła z niektórych elementów płyty głównej zajmują się również miedziane bloczki ukryte pod metalową folią.

Obraz
© PBKreviews / YouTube

Motorola Edge+ ma klejoną baterię - standardowo

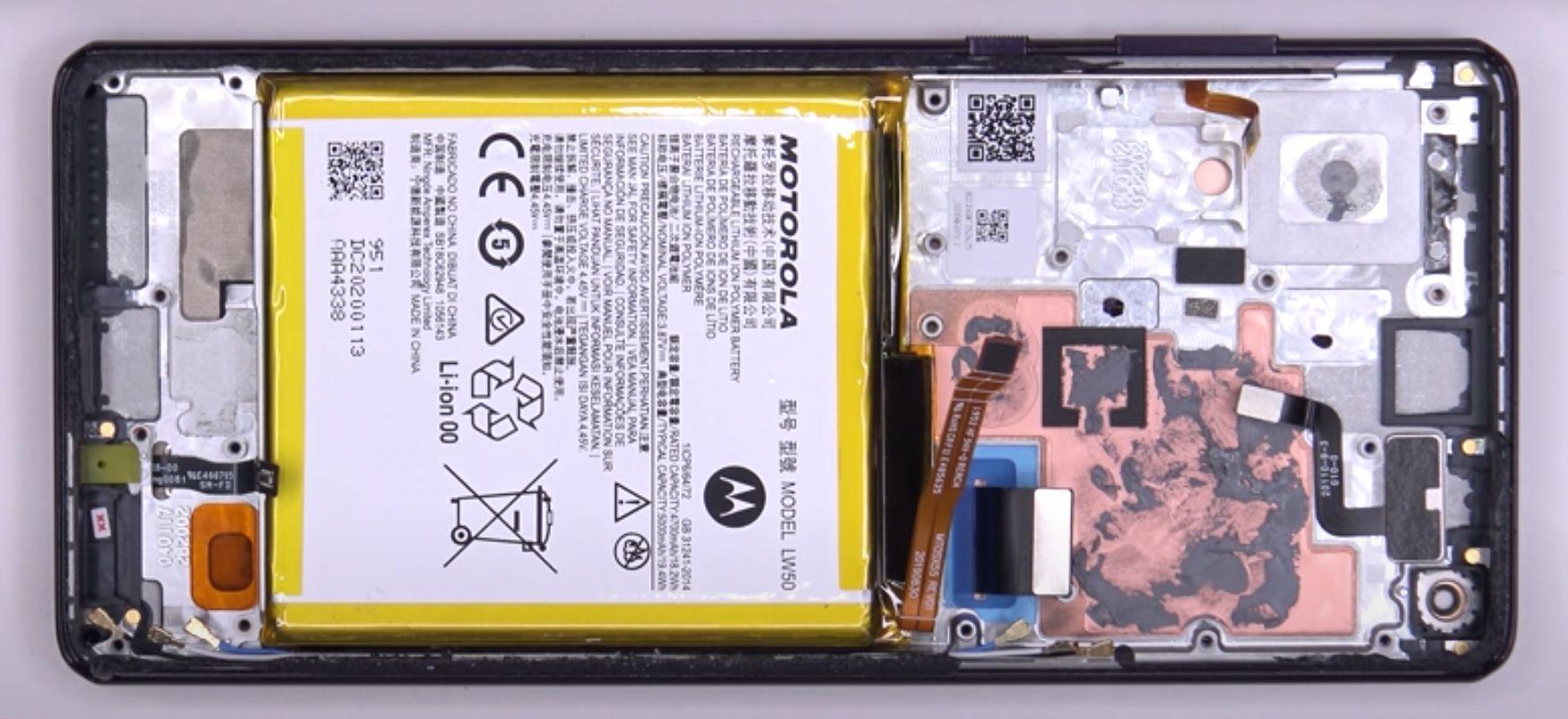

Motorola Edge+ zasilana jest akumulatorem litowo-jonowym LW-50 o słusznej pojemności 5000 mAh. Nad nią widzimy kolejne kawałki miedzi z resztami pasty termoprzewodzącej. Trzeba przyznać, że Motorola nie oszczędzała na materiałach chłodzących.

Obraz
© PBKreviews / YouTube

Bateria jest oczywiście klejona, jednak jej wyjęcie jest możliwe. Trzeba tylko uważać na to, żeby jej nie przedziurawić przy wyjmowaniu - może się to skończyć uszkodzeniem baterii, a nawet pożarem. Nie róbcie tego w domu!

Motorola Edge+ Disassembly Teardown Repair Video Review

Konstrukcja Motoroli Edge+ opiera się na metalowej ramie. Z podobnego materiału zostały wykonane boki smartfona, mimo tego, że sprawiają odmienne wrażenie.

Motorola starała się jak najlepiej schłodzić podzespoły modelu Edge+. Szkoda tylko, że nie wykorzystała komory parowej obecnej w wielu nowych smartfonach. W teorii powinna ona pozwolić na osiągnięcie jeszcze niższych temperatur niż tradycyjne chłodzenie za pomocą termoprzewodzących folii.
